HM-*000シリーズ

HM-1000
外面ろ過タイプ。平面フィルターを採用したことにより、本体がコンパクトになり場所をとりません。フィルター交換が簡単なカートリッジ式。ターボファンにより力強い吸引力で加工機との連動も可能です。1〜5馬力を用意。ファンはバランスが崩れにくいため、長寿命。粉塵取り出しに便利なホッパータイプもご用意できます。一般粉塵、研磨、袋詰め、投入等に。HM-1000~3000は、騒音値が63dB(A)と同サイズの集塵機に比べ静音になります。
HM-1000
最大風量 13㎥/min
最大静圧(最少風量時) 1.8kPa
電源 3相200V
モーター 0.75kW 2P
ファン ターボファン
フィルター カートリッジ1セット
塵落とし 手動
塵取り出し 引き出し
塵収納部容積 13L
吸込口径 φ98
キャスター φ75 4個
奥行D×幅W×高さH 685×480×1388
騒音 62dB(A)
概略重量 110kg
HM-2000
最大風量 23㎥/min
最大静圧(最少風量時) 2.65kPa
電源 3相200V
モーター 1.5kW 2P
ファン ターボファン
フィルター カートリッジ2セット
塵落とし 手動
塵取り出し 引き出し
塵収納部容積 24L
吸込口径 φ123
キャスター φ75 4個
奥行D×幅W×高さH 685×535×1468
騒音 63dB(A)
概略重量 140kg
HM-2000/製品3D図【参考図】
【操作方法】画面右上⦅?⦆マーク参照
【内部構造】画面左下⦅内部表示⦆ボタン押下
※製品の改良、および諸般の事情により、参考図と一部異なる箇所がある場合があります。
HM-3000
最大風量 33㎥/min
最大静圧(最少風量時) 2.65kPa
電源 3相200V
モーター 2.2kW 2P
ファン ターボファン
フィルター カートリッジ3セット
塵落とし 手動
塵取り出し 引き出し
塵収納部容積 40L
吸込口径 φ148
キャスター φ75 4個
奥行D×幅W×高さH 720×800×1548
騒音 63dB(A)
概略重量 180kg
HM-3000/製品3D図【参考図】
【操作方法】画面右上⦅?⦆マーク参照
【内部構造】画面左下⦅内部表示⦆ボタン押下
※製品の改良、および諸般の事情により、参考図と一部異なる箇所がある場合があります。

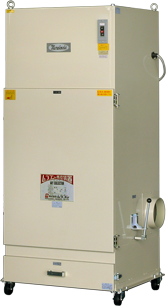

HM-5000
最大風量 55㎥/min
最大静圧(最少風量時) 3.4kPa
電源 3相200V
モーター 3.7kW 2P
ファン ターボファン
フィルター カートリッジ3セット
塵落とし 手動
塵取り出し 引き出し
塵収納部容積 40L
吸込口径 φ198
キャスター φ75 4個
奥行D×幅W×高さH 720×880×1873
騒音 73dB(A)
概略重量 250kg
表は60Hzの性能です。50Hzは風量・静圧ともに、15%減となります。
単位はmm表示です。
※排出方法:ホッパータイプ
HM-5000H/製品3D図【参考図】
【操作方法】画面右上⦅?⦆マーク参照
【内部構造】画面左下⦅内部表示⦆ボタン押下
※製品の改良、および諸般の事情により、参考図と一部異なる箇所がある場合があります。
